Управление уличным освещением

Ключом к обеспечению эффективной работы системы освещения является правильно подобранная система управления, позволяющая повысить автономность осветительной системы, ее потенциал экономии и вместе с тем обеспечить более высокую гибкость и удобство эксплуатации.

Понятие «общественное» означает «полезное обществу». А если к нему добавить слово «освещение», для нас это будет означать уже не просто освещение мест общего пользования, но и общее повышение качества наружного освещения в ночное время. К системам освещения улиц и дорог предъявляются различные требования. Правильно подобранная система освещения позволяет не только сэкономить средства, но и улучшить световой комфорт. Достаточное освещение автодорог повышает видимость, сокращает время реакции водителей, что способствует повышению безопасности дорожного движения.

Широкий выбор доступных элементов управления способен удовлетворить требования самых взыскательных клиентов. Подходящим способом управления системами наружного освещения является, например, система автоматического управления в зависимости от времени суток. Благодаря интеграции интеллектуальных систем управления освещением, позволяющих осуществлять электронный или бескабельный обмен информацией между светильниками, расширяются возможности мониторинга состояния системы на расстоянии. Благодаря системе обмена данными можно получать сообщения о неисправностях в реальном времени, что позволяет оперативно решать проблемы с освещением на критических участках.

Главной задачей управления освещением является обеспечение достаточного уровня освещенности в пространстве и во времени там, где это необходимо, что способствует повышению экономии электроэнергии, которое напрямую связано с экономией финансовых средств на эксплуатацию уличного освещения. Одна из возможностей — это снижение интенсивности освещения в ночное время, когда интенсивность движения людей и транспортных средств является минимальной. В современных динамичных условиях жизни и при непрерывно возрастающей потребности в экономии такой способ управления освещением, как, например, его включение на закате солнца и выключение при восходе или принудительное отключение освещения в ночное время, является давно устаревшим решением. Ведь именно снижение интенсивности освещения при сохранении условий его распределения на освещаемых пространствах или мониторинг освещенности повышают удобство управления и автономность системы уличного освещения.

Электронная система управления DALI

Название электронной системы управления — Digital Addressable Lighting Interface — подразумевает, что речь идет об электронном управлении системами освещения, позволяющем снижать интенсивность светового потока светильников в допустимом диапазоне.

Для установки этого стандартного цифрового протокола управления освещением используются двухжильные неполярные провода. Этот тип управления наружным освещением требует оснащения светильников электронными пускорегулирующими аппаратами с интерфейсом DALI. Двумя основными преимуществами такого способа управления являются возможность независимого диммирования и мониторинг осветительных установок. Диммирование может осуществляться в любом диапазоне, установленном для определенного типа ламп. Для газоразрядных ламп этот диапазон составляет 60—100 %, для светодиодов — 10—100 %, а для люминесцентных ламп — от 1 до 100 %. Мониторинг позволяет осуществлять оперативное управление светильниками, тем самым способствуя правильной работе всей осветительной системы. Кроме того, электронная система управления DALI позволяет объединять светильники в отдельные группы или осуществлять управление каждым из них по отдельности. Для управления системой DALI в зависимости от времени необходимо использовать регуляторы, обладающие этой функцией. Вызов световых сцен, перегруппировка и изменение функциональных характеристик не требуют никакого вмешательства в устройство светильников или проводки. Их, как правило, можно осуществлять из одного и того же места с помощью ПК. Для повышения зрительного комфорта и качества освещения используется плавное регулирование интенсивности освещения, практически незаметное для участников дорожного движения и пешеходов.of it.

PowerLine

Электронное управление освещением, а также мониторинг, осуществляемый посредством обмена данными с помощью электрических проводов без необходимости установки дополнительных кабелей для передачи данных и с сохранением всех функциональных характеристик системы освещения.

Для использования технологии PowerLine первичную сторону осветительной системы необходимо оснастить передатчиком PowerLine, а ее вторичную сторону, т.е. сами светильники — соответствующими приемниками. Как правило, светильники оснащаются традиционными диммируемыми пускорегулирующими аппаратами с интерфейсом DALI или 1—10 В. PowerLine позволяет устанавливать связь между элементом управления и обычным диммируемым светильником без необходимости создания дополнительной сети обмена данными. Точно так же, как и в случае использования протокола DALI, осветительная система полностью сохраняет свою функциональность, и при этом диспетчер со своего пульта может, например, регулировать интенсивность освещения на менее оживленных улицах в соответствующих интервалах, достигая таким образом существенной экономии электроэнергии. Или наоборот, с помощью ПК обеспечить дополнительное локальное освещение в случае проведения культурных мероприятий в освещенной части города или населенного пункта в вечернее время.

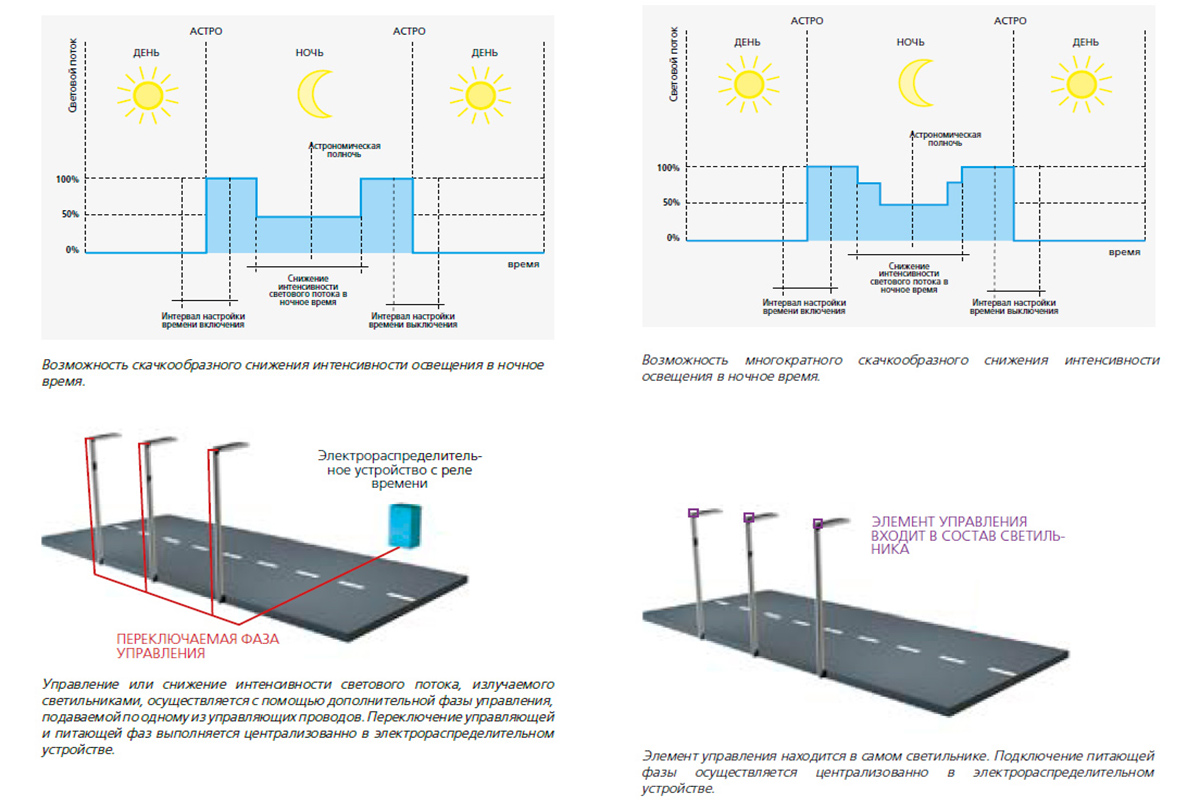

Управление посредством переключения фаз

В случае применения этого типа управления наружным освещением регулирование интенсивности светового потока, например, ее снижение со 100 % до 60 %, осуществляется посредством переключения фаз.

Балласты (ПРА) светильников имеют два входа для подключения питания. Если на один из них подается постоянная фаза, то светильники работают, например, со 100-процентной мощностью светового потока. Когда же питающая фаза подключается и ко второму входу, интенсивность свечения ламп снижается. При повторном отключении управляющей фазы светильники снова разгораются на полную мощность. Посредством подключения управляющей фазы можно осуществлять скачкообразное снижение интенсивности освещения отдельных участков в то время, когда интенсивность пешеходного и дорожного движения на них снижается, что позволяет экономить электроэнергию. При реконструкции уличного освещения, например, с использованием двухпроводной сети электропитания, этот способ управления требует прокладки дополнительного провода. Как правило, он используется для реконструкции старых систем наружного освещения, реализованных на базе четырехпроводной системы электропитания, когда старые светильники заменяются современными с более высокой эффективностью, т.е. со сниженным энергопотреблением при одинаковом уровне светимости. Именно использование одной из трех фаз питания в качестве управляющей (переключаемой фазы) позволит достичь требуемых характеристик. Переключение управляющей и питающей фаз можно осуществлять централизованно, регулируя таким образом интенсивность освещения с помощью двухканального астрономического таймера или реле времени с сумеречным датчиком (датчиком освещенности).

Управление наружным освещением по астропрограмме

При отсутствии возможности прокладки дополнительных проводов в существующую систему освещения или использования технологии PowerLine можно воспользоваться способом управления, при котором каждый светильник регулируется по отдельности.

В этом случае осветительные приборы оснащаются пускорегулирующим оборудованием, включающим в себя функцию пересчета астрономического времени, на основании которого осуществляется переключение системы в другой световой режим и последующее снижение интенсивности излучаемого светильником светового потока в ночное время. Настройка функциональных характеристик светильников, т.е. снижение интенсивности свечения в ночное время, производится еще при их сборке. Основным преимуществом подобного решения является отсутствие необходимости в прокладке дополнительных управляющих проводов в случае реконструкции наружного освещения. Автоматическое включение освещения осуществляется посредством подключения питающей фазы к осветительным приборам, например, с помощью астрономических реле времени (таймеров) или сумеречных датчиков (датчиков освещенности).

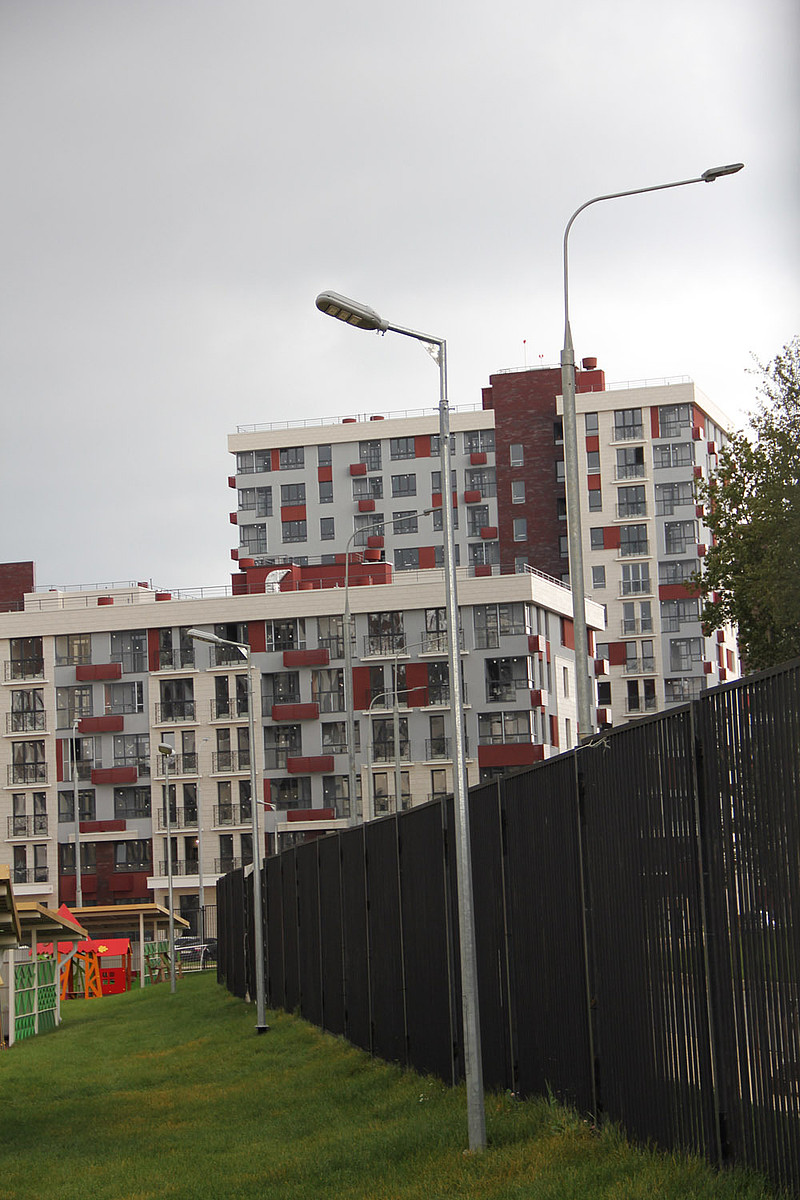

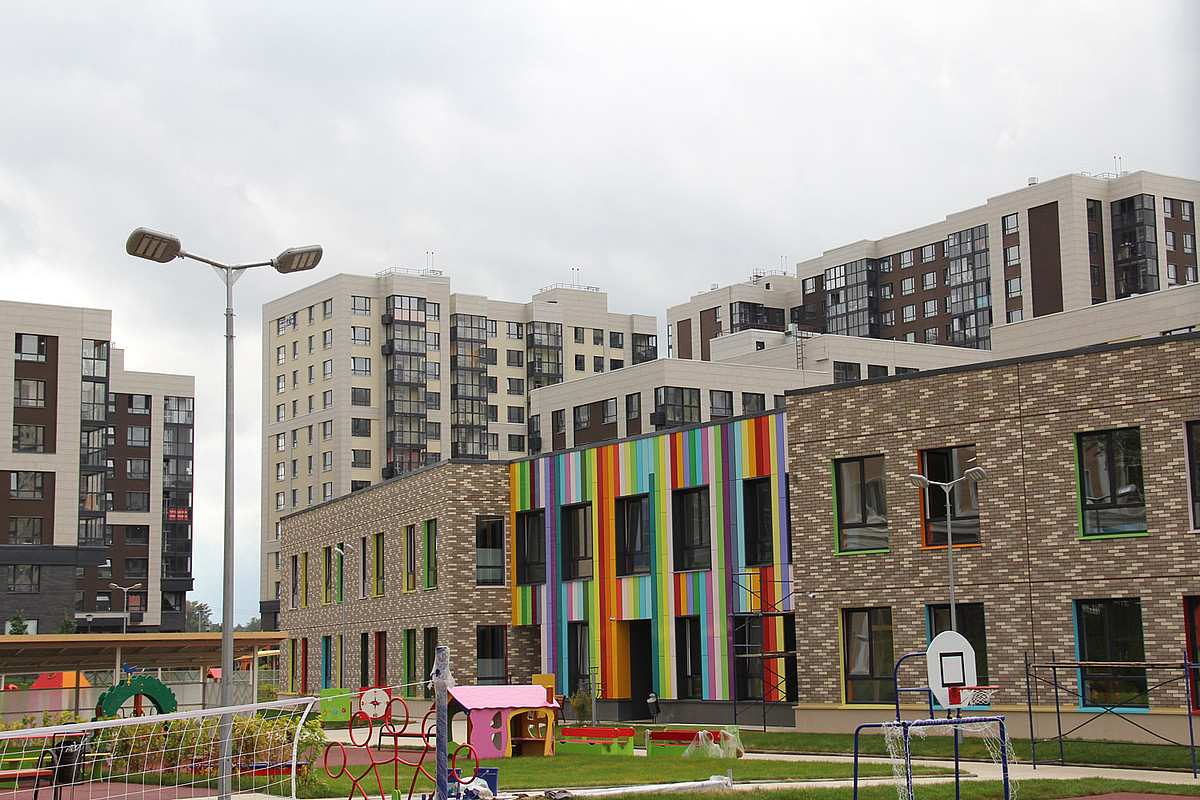

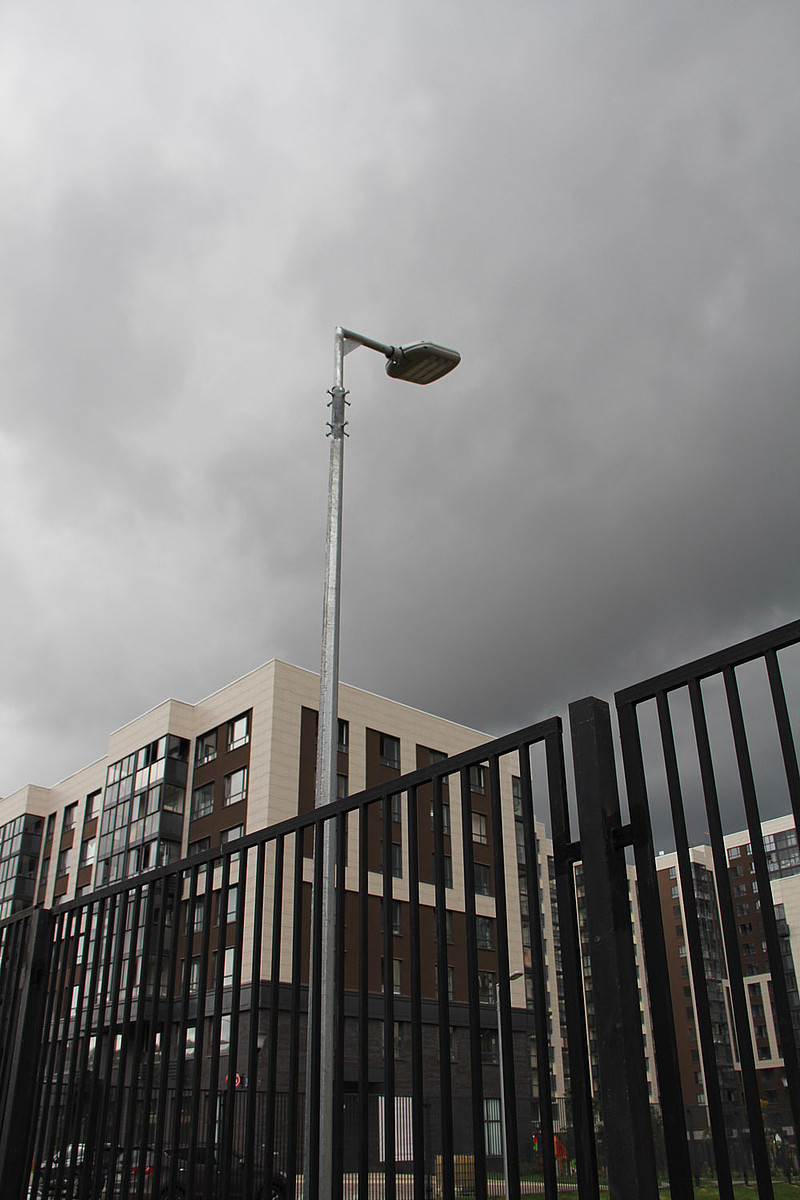

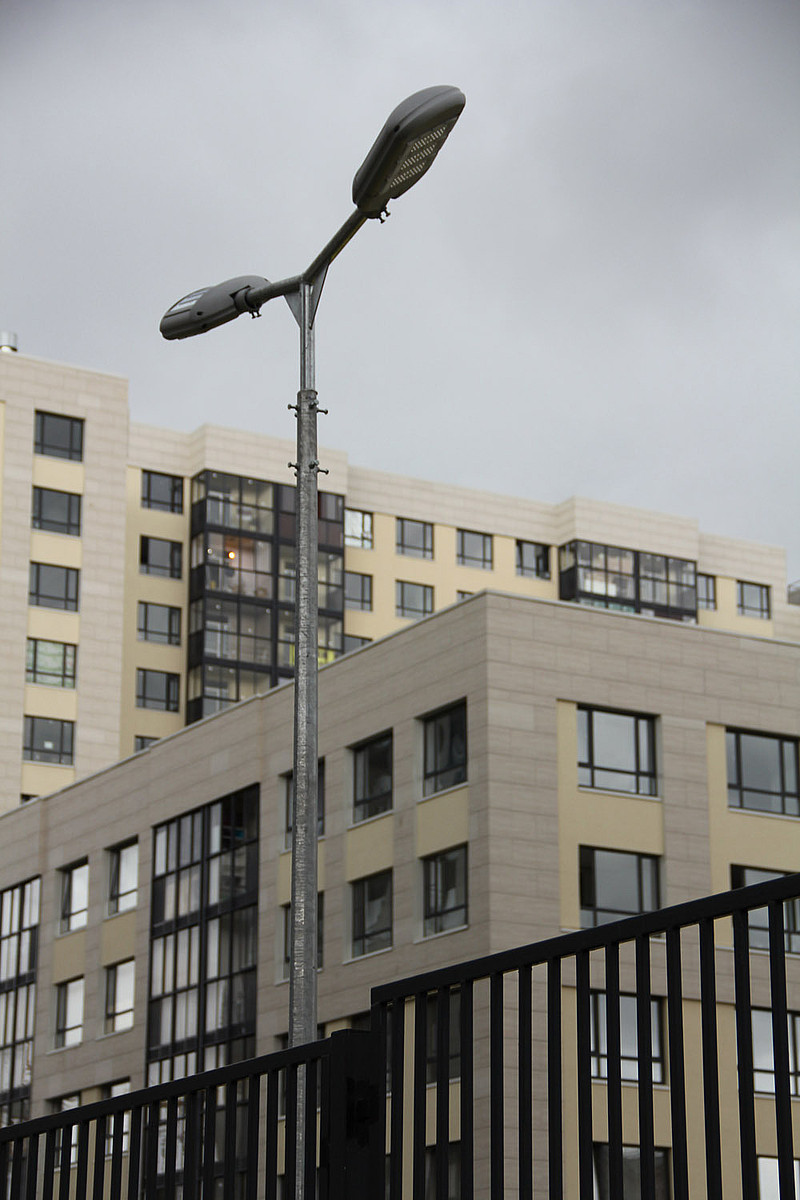

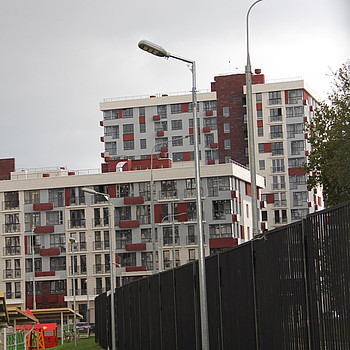

Управление уличным освещением: фото реализованных проектов
