Диммирование и управление освещением

Развернуть полный текст

Диммирование — это управление светом, способ регулирования яркости ламп. Существует много вариантов диммирования, чтобы выбрать подходящий нужно учитывать определённые факторы. Например, некоторые виды ламп могут не работать с некоторыми диммерами. Есть методы управления освещением, которые хороши только для маленьких помещений (квартир или небольших офисов), а с помощью других можно регулировать свет в целых зданиях. Кроме того, есть варианты диммирования, которые требуют сложной дополнительной проводки и поэтому их можно использовать, только если это было предусмотрено на этапе строительства или ремонта.

Информация о том, можно ли диммировать лампу или светильник, а также для какого типа диммирования подходит прибор — обычно есть в технической документации. На многих устройствах также есть специальные маркировки.

Симисторное диммирование (TRIAC, Phase-Cut)

Есть два варианта симисторного диммирования: с отсечением по переднему фронту и с отсечением по заднему фронту.

  • На первом графике показан обычный переменный ток
  • Второй график: волна с отсечкой по переднему фронту
  • Третий график: волна с отсечкой по заднему фронту

Диммирование с отсечением по переднему фронту (Leading Edge Dimming)

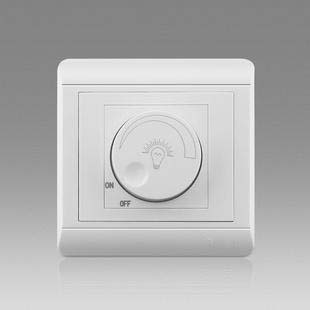

Этот вид диммирования встречается чаще всего, он популярен для регулировки домашнего освещения. Устройства, которые нужны для этого способа управления светом, небольшие, относительно дешёвые и легко устанавливаются.

Этот вариант хорошо подходит для ламп накаливания и галогенных ламп, но для светодиодных и компактных люминесцентных ламп такие диммеры подходят не всегда. Если они подходят, то это будет указано в технической документации.

Диммирование с отсечением по заднему фронту (Trailing Edge Dimming)

Этот тип диммирования разработан для светодиодных ламп. У каждой светодиодной лампы есть драйвер — устройство, которое преобразует переменный ток в постоянный. Именно драйвер будет взаимодействовать с диммером, поэтому, выбирая диммер, нужно уточнить, подходит ли он к драйверу. Если устройства не подходят друг к другу, то свет может начать мерцать, а светильник неприятно жужжать.

Диммирование с отсечением по заднему фронту относительно недорого, но дороже, чем вариант с отсечением по переднему фронту. При его использовании не возникает резких скачков напряжения и сила тока увеличивается плавно.

Принцип работы симисторного диммирования

Этот способ управления светом работает с переменным током. Переменный ток отличается от постоянного тем, что электроны текут сначала в одном направлении, потом в другом. На графике это выглядит как синусоида. Симисторное диммирование выключает ток на небольшой период времени, отсекая часть этой волны. Чем больше периоды, когда ток выключен, и чем меньше, когда он включён, тем темнее светит лампа.

Если посмотреть на это на примере лампы накаливания, то получается, что в моменты, когда ток не подаётся, спираль начинает остывать и лампочка темнеет.

Включается и выключается подача тока с помощью симистора (симметричного триодного тиристора). По-английски этот прибор называется TRIAC (triode for alternating current). Отсюда и название способа диммирования.

Диммирование с отсечением по переднему и по заднему фронту отличается тем, с какой стороны обрезается волна. Когда происходит отсечение по переднему фронту, то ток выключается сразу после того, как кривая пересечёт ноль, а потом включается с резким скачком напряжения. Это одна из причин, почему многие светодиодные источники света плохо работают с этим типом диммирования. Зато LED лампы хорошо приспособлены для диммирования с отсечением по заднему фронту, потому что напряжение нарастает плавно.

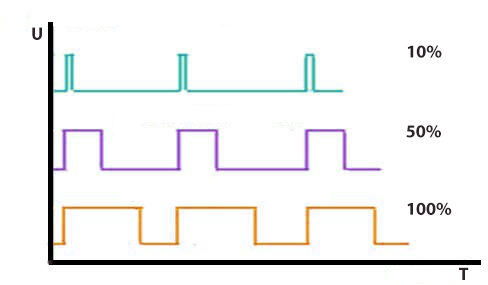

Диммирование с помощью ШИМ — Широтно-Импульсной Модуляции (PWM — Pulse Width Modulation)

Диммирование с помощью ШИМ немного похоже на предыдущий метод. Оно тоже использует симистор (TRIAC), который подаёт импульс в виде электрического тока. Импульс может создаваться с разной частотой и может быть разной длины. Чем чаще и длиннее импульс — тем ярче свет. И, наоборот, чем реже и короче — тем темнее. Частота в любом случае достаточно высокая, чтобы человеческий глаз не мог видеть мерцание лампы.

В отличие от диммирования с отсечкой по фазе, диммированием с помощью PWM можно управлять цифровым методом и регулировать подачу сигнала по беспроводной сети. Поэтому, несмотря на то, что этот метод дороже предыдущего, его часто используют для умных домов.

Диммирование 1-10V и 0-10V

Диммирование 0-10V с регулировкой на корпусе светильника.

Этот вариант подойдёт для люминесцентных и светодиодных ламп. Устройства для диммирования 0-10V (1-10V) не чувствительны к нагрузке. Протокол 0-10V может работать со многими автоматизированными системами для умных домов, например, с KNX.

Диммирование 0-10V (1-10V) лучше использовать в небольших помещениях, потому что оно неудобно для управления большим количеством приборов. К каждому устройству должен идти отдельный провод. На длинных линиях падает напряжение и затухает сигнал, из-за этого может быть сложно точно отрегулировать яркость светильника.

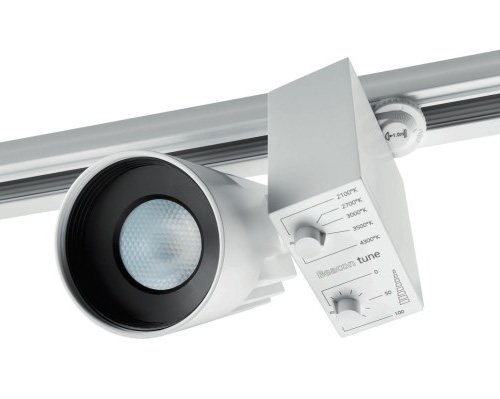

Некоторые производители выпускают светильники с устройствами для 0-10V (1-10V) диммирования, которые расположены прямо на корпусе прибора.

Принцип работы диммирования 0-10V (1-10V)

Устройство для диммирования 0-10V передаёт сигнал светильнику, чтобы изменить его яркость. Сигналом является изменение напряжения от 0 до 10 Вольт. При напряжении 10 Вольт лампа будет светить на максимуме мощности, при 0 Вольт — погаснет.

Шаг в 1 Вольт приведёт к изменению яркости на 10%. Если, например, повысить напряжение с 0 до 1 Вольт, то светильник будет светить на 10% от максимальной яркости и, наоборот, если снизить с 10 до 9 Вольт — получится 90% яркости.

Диммирование 1-10V отличается от 0-10V тем, что здесь нет сигнала в 0В и соответственно, нельзя сделать так, чтобы свет не горел. Минимальная яркость будет составлять 10% от полной.

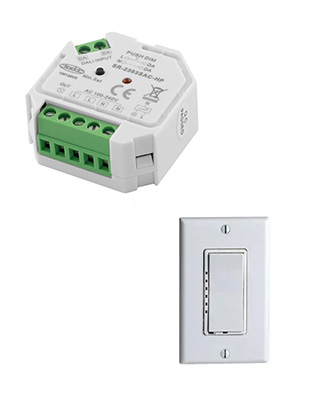

PUSH Dim (Switch Dim, Touch-Dim)

Используя этот способ диммирования, можно управлять несколькими светильниками сразу. Можно сделать несколько кнопок-переключателей яркости к одному светильнику и установить их в разных местах. При этом такой метод управления светом относительно дёшев и не требует сложной проводки.

PUSH Dim можно интегрировать в систему DALI, для которой этот вариант диммирования когда-то и разрабатывался.

В одной цепи нельзя смешивать разные драйверы PUSH Dim.

Принцип работы PUSH Dim

При диммировании Push DIM яркость света регулируют нажатием кнопки. Чтобы включить или выключить, нужно просто один раз коротко нажать кнопку. Долгим нажатием можно увеличить или уменьшить яркость светильника. Если дважды коротко нажать на кнопку, то система «запомнит» яркость, и при следующем включении она установится автоматически.

Если нажать и не отпускать кнопку больше 30 секунд, то все светильники синхронизируются на яркости 50%. Это может быть нужно тогда, когда светильники отключали от сети и после этого они потеряли синхронизацию.

По сравнению с другими способами управления светом, систему Push DIM легко установить и её не требуется предварительно настраивать. Не нужен центральный блок управления.

Используя этот способ диммирования, можно регулировать яркость света из нескольких мест в помещении, можно использовать датчики присутствия и даже подключить систему Push DIM к «умному» дому. Можно управлять несколькими светильниками, но к каждому должны идти отдельные провода. Можно «запомнить» яркость, чтобы при следующем включении она сразу была настроена. Для этого нужно сделать двукратное короткое нажатие.

У метода есть и недостатки: например, не получится заранее задать уровень яркости для сценария освещения.

Диммирование по протоколу DALI

Такой способ регулировки освещения удобен для больших пространств, например, для целого здания. В одну сеть DALI можно объединить до 64 светильников, разбить их на 16 групп, чтобы управлять сразу несколькими лампами, и задать до 16 сценариев освещения, которые можно настраивать заранее (например, сделать вечером свет в комнате темнее).

Чтобы преодолеть ограничения по количеству светильников, групп и сцен, в больших зданиях часто делают сразу несколько сетей, объединённых между собой.

Протокол DALI позволяет очень точно настроить освещение, например, уровней яркости не 10, как при диммировании 0-10V, а 254.

DALI — довольно дорогой способ управления светом. Сигналы от контроллера к светильникам и назад передаются по двухпроводной шине, поэтому для диммирования по DALI нужна проводка, хотя и относительно простая: не нужны механические реле и многочисленные провода.

Принцип работы диммирования по протоколу DALI

Контроллер подключён к сети, в которой у каждого драйвера и источника света есть уникальный адрес. Поэтому внутри этой сети можно взаимодействовать с каждым конкретным устройством. Когда вы отдаёте команду, контроллер посылает сигнал на нужный адрес, сообщая светильнику, что должно произойти.

В отличие от способов диммирования, которые описаны выше, диммирование по DALI работает в обе стороны. Это значит, что контроллер не только посылает сигналы светильникам, но и принимает информацию от них. Например, если у одного из светильников произошёл сбой, вам придёт уведомление.

Прочие способы диммирования

DSI

DSI — предшественник системы DALI, поэтому сейчас его используют не очень часто. В отличие от DALI, в DSI нет уникальных адресов, поэтому нельзя управлять каждым отдельным светильником, а только всей цепью сразу.

Casambi

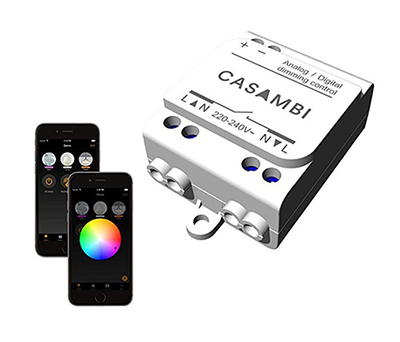

Casambi управляет светильниками, с которыми можно взаимодействовать по Bluetooth. Для этого нужно специальное приложение, которое можно установить на смартфон, планшет или умные часы. В отличие от DALI, здесь не нужна дополнительная проводка.

Используя Casambi, можно регулировать яркость света, его цвет и цветовую температуру. Можно объединять светильники в группы и создавать шаблоны для сценариев освещения. В общую сеть можно подключать датчики (например, датчики движения), и программировать изменения света в зависимости от их сигналов.

Zigbee

Zigbee — это беспроводная сеть, в которую можно объединить осветительные приборы, диммеры и датчики движения или света для создания запрограммированных сцен освещения.

Для работы сети нужен специальный роутер, который передаёт сигнал. В ней так же, как и в системе DALI, можно объединять светильники в группы, передавать команды (например, сделать свет ярче или темнее), получать информацию о состоянии светильника (например, о том, что он выключился), и создавать световые сценарии (например, чтобы свет в комнате включался, когда кто-то вошёл и датчик движения получил сигнал).

Светильники, диммеры и другие приборы, которые вы хотите подключить к Zigbee, должны иметь специальную маркировку, иначе они не смогут работать вместе. В одной сети можно одновременно управлять 232 устройствами.
